Sự chỉ rõ

Đầu vào

Cặp nhiệt điện (T / C):
cặp nhiệt điện tiêu chuẩn công nghiệp loại J, K, T, E, B, R, S, N, C (ITS-90).

Pt100: Kích thích 180uA. Kết nối 2 hoặc 3 dây (ITS-90 α = 0,00385).

Điện áp: -60mVdc đến 60mVdc hoặc ăn10Vdc đến 10Vdc.

Hiện tại: 0-24mAdc

Sự chính xác

Tham khảo tín hiệu đầu vào Bảng 1

Nghị quyết A / D

16 bit

Tỷ lệ lấy mẫu đầu vào

<200 ms

Nguồn cấp

DC 18 ~ 36V

Sự tiêu thụ năng lượng

1.7W (tối đa)

Đầu ra

Đầu ra hiện tại: 4 ~ 20mA (Tải điện trở tối đa 600Ω)

Ngõ ra điện áp liên tục: 0 ~ 10V (Tải điện trở 600Ω phút)

Độ phân giải đầu ra

0,6 μ A (15 bit)

Thời gian đáp ứng đầu ra

<200 ms

Tỷ lệ loại bỏ chế độ chung
 (CMRR)

> 80 dB

Tương thích điện từ (EMC)

En 50081-2, En 50082-2

Cách ly điện

2,8 KV. giữa đầu vào và đầu ra

Nhiệt độ hoạt động

-10 đến 50 ° C

Độ ẩm

0 đến 90% rh

Kích thước

75mm (W) x87mm (H) x18.5mm (D)

Bảng 1 Tín hiệu đầu vào

Tín hiệu đầu vào

Phạm vi lớn nhất

Sự chính xác

Cặp nhiệt điện J

-50 đến 1000 ° C (-58 đến 1832 ° F)

± 1 ° C

Cặp nhiệt điện K

-50 đến 1370 ° C (-58 đến 2498 ° F)

± 1 ° C

Cặp nhiệt điện T

-270 đến 400 ° C (-454 đến 752 ° F)

± 1 ° C

Cặp nhiệt điện E

                -50 đến 700 ° C (-58 đến 1292 ° F)

± 1 ° C

Cặp nhiệt điện B

                 0 đến 1750 ° C (32 đến 3182 ° F)

               ± 2 ° C ( Lưu ý 1)

Cặp nhiệt điện R

                -50 đến 1750 ° C (-58 đến 3182 ° F)

± 2 ° C

Cặp nhiệt điện S

                -50 đến 1750 ° C (-58 đến 3182 ° F)

± 2 ° C

Cặp nhiệt điện N

                -50 đến 1300 ° C (-58 đến 2372 ° F)

± 2 ° C

Cặp nhiệt điện C

                -50 đến 1800 ° C (-58 đến 3272 ° F)

± 2 ° C

Pt100

                -200 đến 600 ° C (-328 đến 1112 ° F)

    ± 0,2 ° C

mV

                -60mV đến 60mV

        ± 0,01mV

Điện áp (Note2)

                -10 đến 10Vdc

   ± 1mV

Hiện tại (Note2)

                 0 đến 24mAdc

    ± 10μA

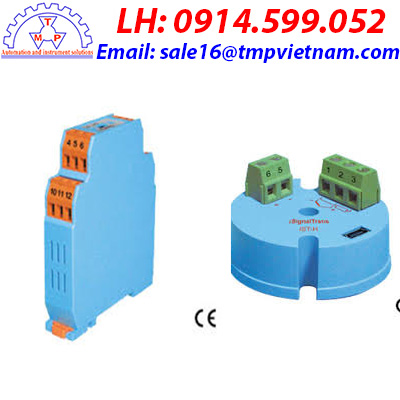

Máy phát tín hiệu vòng lặp

Mô hình

Kiểu

Đầu vào

Đầu ra

Bị cô lập

T / C

PT100

mV

mẹ

V

IST-H

Đầu núi

V

V

V

X

X

4-20mA

V

IST-D

Đoạn đường ray ồn ào

V

V

V

V

V

4-20mA

V

IST-P

Đầu núi

0-60KΩ

4-20mA

V

NST

Đầu núi

V

V

V

X

X

4-20mA

X

Mô hình

Kiểu

Đầu vào

Đầu ra 1

Đầu ra 2

Hàm toán

Đầu vào độc lập (* Lưu ý)

T / C

PT100

mV

mẹ

V

ISC-D

Đoạn đường ray ồn ào

V

V

V

V

V

0-24mA / 0-10V

0-24mA / 0-10V

V

X

ISC-C

Đoạn đường ray ồn ào

V

V

V

V

V

0-24mA / 0-10V

RS485

V

X

ISD-D

Đoạn đường ray ồn ào

V

V

V

V

V
