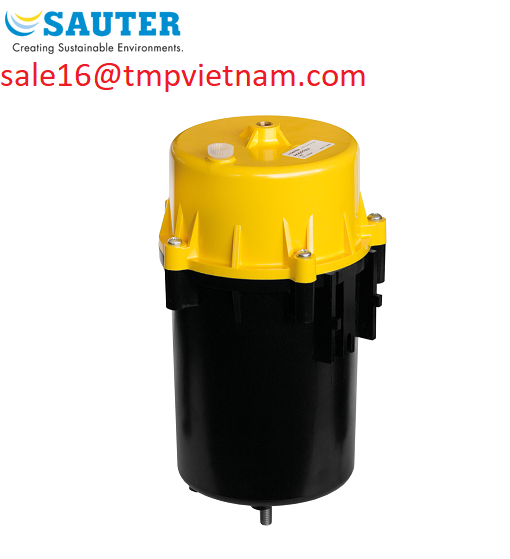

AK43PF002 bộ truyền động khí nén Kích hoạt van điều tiết chính xác chỉ với yêu cầu không khí nhỏ nhất

► Đặc trưng
        • Được chứng nhận ATEX để sử dụng trong các khu vực thuộc khu vực 1, nơi có nguy cơ cháy nổ
        • Tuân thủ EN 13463-1 và EN 1127-1 (Ex II 2 G T6) với bộ truyền động của dòng AK 41 P và AK 42 P
        • Màng cuộn làm bằng silicone; trục chính bằng thép không gỉ với ren nam M8
        • Núm vặn để kết nối ống nhựa có đường kính trong 4 mm (AK41)
        • Kết nối khí nén với ren cái Rp ⅛ "(AK42, 43)

► Thông số kỹ thuật

                    • Kiểm soát áp suất 0 ... 1,2 bar
                    • Áp suất tối đa 1,5 bar
                    • Nhiệt độ môi trường cho phép: –10 ... 70 ° C
                    • IP 20
                    • Phạm vi áp suất làm việc: 0,3 ... 0,9 bar
                    • Lực đẩy tại 0 bar: 400 N
                    • Lực đẩy 1,2 bar: 400 N
                    • Mô-men xoắn 0 bar: 20 Nm
                    • Mô-men xoắn 1,2 bar: 20 Nm
                    • Diện tích bề mặt van điều tiết cho phép: 6 m²
                    • Hành trình: 100 mm
                    • Diện tích : 160 cm²
                    • Chiều dài đòn bẩy 90 °: 70 mm
                    • Trọng lượng: 4,8 kg

► Overview of types
                           • AK41P1F003
                          • AK41P2F003
                          • AK41P3F003
                          • AK42PF003

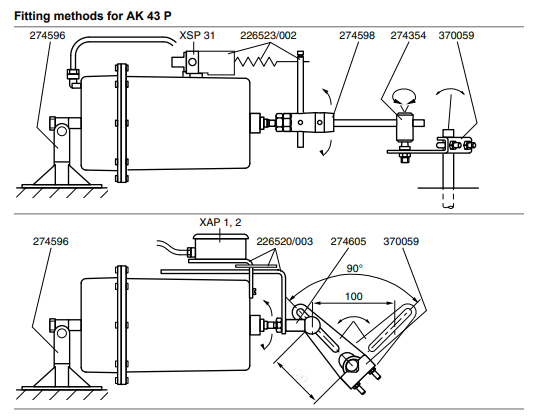

► Accessories
                                         • XSP31            Pneumatic positioner (see product data sheet)
                                      • XAP1              Auxiliary contacts (see product data sheet)
                                      • XAP2              Potentiometer unit (see product data sheet)
                                      • 0274354000   Rod 600 mm long, Ø 10 mm, with ball joint
                                      • 0226518003   Assembly kit for XAP with AK41, separate delivery
                                      • 0226519003   Assembly kit for XAP with AK42, separate delivery
                                      • 0226521002   Assembly kit for XSP 31 with AK41, separate delivery
                                      • 0226522002   Assembly kit for XSP 31 with AK42, separate delivery
                                      • 0274586000   Straight ball joint with 2 nuts (M8) for XSP 31 with AK41
                                      • 0274587000   Fixing bracket
                                      • 0274589000   Straight ball joint with 2 nuts (M8)
                                      • 0274593000   Angled ball joint with 2 nuts (M8)
                                      • 0274595000   Fixing bracket with screw (M8 × 30)
                                      • 0274597000   Adaptor with nut (M8)
                                      • 0370039000   Coupling nut (M8), 2 lock nuts (M8)
                                      • 0370040000   Threaded rod (M8), length 500 mm
                                      • 0226520003   Assembly kit for XAP, separate delivery
                                      • 0226523002   Assembly kit for XSP 31, separate delivery
                                      • 0274596000   Fixing bracket with screw (M10 × 40)
                                      • 0274598000   Adaptor with nut (M10)
                                      • 0274605000   Angled ball joint for clamping lever with nut (M10)
