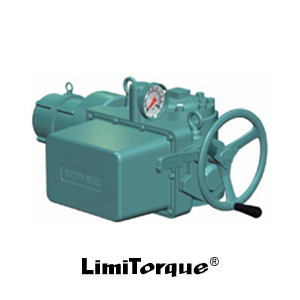

Valve actuator SMB series Nippon Gear Việt Nam

Valve actuator SMB series Nippon Gear Việt Nam
- XUẤT XỨ:    JAPAN

  TÌNH TRẠNG:   MỚI 100%

  HÃNG SẢN XUẤT:    NIPPON GEAR

Thông Tin Sản Phẩm
Đánh Giá

Đại lý phân phối chính hãng NIPPON GEAR Việt Nam

Hiệu suất và độ tin cậy cao được thể hiện bằng thành tích
Van điều khiển giới hạn dòng SMB
Thiết bị truyền động van dòng Limitorque SMB có nhiều thành tựu trong lĩnh vực công nghiệp cơ bản, chẳng hạn như nhà máy nhiệt điện và điện hạt nhân.
Hiệu suất vượt trội được duy trì trong thời gian dài nhờ vật liệu bền, xử lý có độ chính xác cao, thiết kế có biên độ cao và nhiều tính năng bảo vệ khác nhau.
Với tám kích cỡ đơn vị và nhiều tỷ số truyền giảm tốc khác nhau, phạm vi mô-men xoắn lên tới 27.000 N

Ứng dụng
– Nhà máy nhiệt điện, hạt nhân, thủy điện, dầu mỏ, hóa chất, đóng tàu, tàu thuyền, sản xuất giấy.
– Bộ truyền động dòng SMB có thể gắn trực tiếp vào các loại van nhiều vòng (như cổng thủy lực, van cổng, van găng tay, cổng xuyên suốt).
– Chúng có thể được gắn vào các loại van quay một phần (như van bướm, van cắm, van giảm chấn) kết hợp với bộ truyền động cho loại van quay một phần.

	Push-button switch
Unit size				SMB-000	SMB-00	SMB-0	SMB-1	SMB-2	SMB-3	SMB-4	SMB-5T
Mechanism and specifications	Allowable torque N・m			170	360	1000	1500	2700	6100	11500	27500
	Allowable thrust kN			30	62	105	200	320	620	1100	–
	Minimum and maximum stem diameter^*1（mm）	Exterior thread	2PC	32以下	20-46	24-60	38-73	42-86	55-127	60-127	–
		Interior thread	2PC Maximum keyway	25以下 8×3.3	20-36 10×3.3	25-47 14×3.8	30-60 18×4.4	35-70 20×4.9	35-100 28×6.4	45-110 28×6.4	–
		Interior thread	1PC Maximum keyway	25-30 8×3.3	25-44 12×3.3	35-58 16×4.3	45-67 20×4.9	50-80 22×5.4	70-120 32×7.4	90-152 40×9.4	230 50×11.4
	Output shaft rotation frequency(min^-1)^*4	60Hz	30 minutes (20 %) rating	17.0-51.0	15.6-73.8	17.2-62.6	19.2-62.5	20.6-72.8	16.4-47.4	13.6-32.8	7.4-16.3
		60Hz	15 minutes (40 %) rating	16.0-48.0	14.7-69.5	16.2-59.0	18.1-58.8	19.4-68.6	15.4-44.6	12.8-30.9	7.0-15.3
		50Hz	30 minutes (20 %) rating	14.0-42.0	12.8-60.8	14.2-51.6	15.8-51.5	17.0-60.0	13.5-39.0	11.2-27.0	6.1-13.4
		50Hz	15 minutes (40 %) rating	13.5-40.5	12.4-58.6	13.7-49.7	15.3-49.6	16.4-57.8	13.0-37.6	10.8-26.1	5.9-13.0
	Standard reduction rate of manual type			2.86 (Option)	4.38	21.71	25.23	22.30	28.38	33.69	269.8
	Attachable motor number^*5			#2 #5	#5 #7.5 #10 #15^*2	#7.5 #10 #15 #25^*2	#15 #25 #40^*2	#40 #60	#60 #80 #100 #150^*3	#100 #150 #200	#150 #200 #250 #350
	Attachable actuator			BA (Allowable thrust: 26 – 1,200 kN, for multi-turn-type valve) HB (Allowable torque: 0.83 – 200 kN·m, for part-turn-type valve) H (Allowable torque: 390 – 1,100 kN·m, for part-turn-type valve)
Electric and control specifications	Torque switch			1a and 1b in both opening and closing directions (rotary type)
	Geared limit switch			4 contacts (2a, 2b) × 2 lines (standard)
	Motor	Power supply		“200 V AC class, 400 V AC class/50 Hz, 60 Hz 100 V DC class, 200 V DC class”
		Heat resistance class		Class E (standard), class B, class F, and class H (option)
		Rated time		15 minutes or 30 minutes (standard)
		Space heater		Option
	Indication light			Option
	Position transmitter
	Electromagnetic switch
	Proportional braking system
	Others
Protection type	Protection structure			Standard (IP55), water resistant type (IP67)
Protection type	Explosion-proof structureExplosion-proof structure			Pressure-resistant explosion-proof structure (such as d2G4 and d3aG4) Increased-safety explosion-proof structure (such as ed2G3 and ed3aG3)
