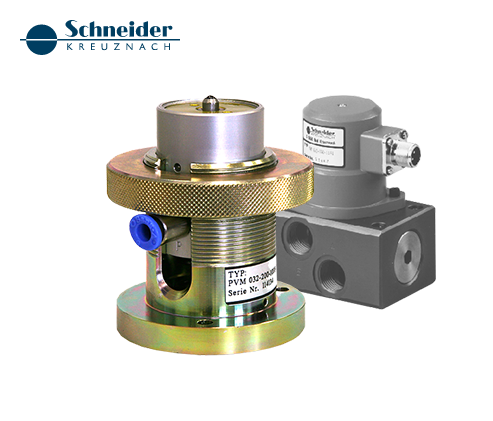

  • Van Servo khí nén PVM 032 schneider

  • XUẤT XỨ:     ĐỨC

    TÌNH TRẠNG:    MỚI 100%

    HÃNG SẢN XUẤT:     SCHNEIDER KREUZNACH

    GIÁ BÁN:      LIÊN HỆ 0981801821





    MÃ SẢN PHẨM :   Van Servo khí nén PVM 032





    ĐẠI LÝ SCHNEIDER KREUZNACH VIỆT NAM

    Intorq Vietnam, Phanh điện từ BFK468 Intorq, Đại lý Intorq Vietnam

  • Thông Tin Sản Phẩm
  • Đánh Giá

Đại lý phân phối chính hãng schneider kreuznach tại Việt Nam

Đặc trưng

     • Van servo dùng cho công nghệ điều khiển điện khí nén

     • Van servo một cấp, cơ khí với ren kết nối M5

     • Mức liên tục được quét bởi một ghim được kết nối với van ống khí nén

     • Mức độ bảng có thể là duy trì độ chính xác đến ± 1/100 mm

     • Van điều khiển được sử dụng cho một bàn; một góc của bàn được cố định

     • Nguồn cung cấp không khí vào được điều hòa với bộ điều chỉnh áp suất để hạn chế áp suất hệ thống ở mức tối đa 8 bar

Mechanical-pneumatic control valve Type PVM 032

 Ứng dụng

           • Hệ thống mức độ kiểm soát
           • Hệ thống Giảm xóc
           • Hệ thống cách ly rung động
           • Hệ thống giảm rung

           • Đường kính 70 mm
           • Cao 70 mm
           • Gắn qua lỗ 2 x 5,3 mm
           • Kết nối giắc cắm đầu nối cho ống nhựa 6 mm

           • Vận hành khí nén đã lọc môi trường
           • Van điều khiển cơ khí nén là một
           • giải pháp kiểm soát vị trí bảng

Chức năng

Model : PVM 032

- Nguyên lý chức năng

van điều khiển cơ khí nén

- Dòng định mức Δp1bar

12,5 Nm³ / h

- Nhiệt độ hoạt động

253 - 353 K

- Tối đa sức ép

30 bar

- Độ trễ

<4%

- Áp suất

6 - 8 bar

- Vận hành

khí nén đã lọc môi trường

- Dải hành trình cảm biến

0… ± 2mm

- Phạm vi điều chỉnh

0 -1 mm… +25 mm

- Lực cảm biến giữa

13 N

- Lực điều chỉnh bằng không

10N…. 120N

- Phạm vi lưu lượng

100 l / phút

 Van Servo khí nén PVM 064 / PVM 065

- Servovalves dòng khối lượng điện khí nén

- Van servo một tầng, khí nén với kết nối tương tự như DIN ISO 5599

- Van servo một tầng, khí nén với ren kết nối R ½ ”

PVM 064 PVM 065







 Thông số

         • Thiết kế : giai đoạn đầu vào điện, mô-men xoắn đối xứng
         • Điều khiển chính :  trượt dọc được điều khiển trực tiếp, thiết kế 5/3 chiều
         • Kiểu buộc :  cấu trúc tấm 064, cấu trúc ống 065
         • Vị trí lắp đặt :  bất kỳ
         • Trọng lượng :  1,4 kg

► Dấu hiệu đặc biệt

                • độ tin cậy hoạt động cao
                • đơn giản là trong dịch vụ
                • Thiết kế mạnh mẽ, có thể làm sạch tại chỗ
                • Động lực học cao, không phụ thuộc vào áp suất vận hành
                • Bất kỳ đặc điểm nào
                • Mức chất lượng cao, không đổi
                • Không có vòi phun cố định
                • Van piston tinh khiết, không có điều khiển hoa tiêu
                • Cài đặt và điều chỉnh không dễ dàng

- áp suất danh nghĩa

pN

= 6 bar

- áp suất vận hành

p

= 0-6 bar

- Áp suất tối đa (áp suất thử tĩnh)

pmax

= 10 bar

- tốc độ dòng danh nghĩa (tại pN= 6 bar và Dp = 1 bar)

QN

= tối đa 80Nm3

- Dòng chảy ß

Q02

- Độ trễ

H

 < 4,0% iN  (mit Dither)

- Độ nhạy đáp ứng

E

0,2% iN  (mit Dither)

-Biên lợi nhuận đảo chiều

S

< 5% iN (mit Dither)

- Độ lệch tuyến tính



<10% iN

- Đối xứng dòng -QN đến + QN



<10% iN

- Độ tăng áp

V

= 0,2%pb /1% iN

- Tiêu chuẩn chồng chéo

h

= không khí nén

- Dải nhiệt độ hoạt động

dm

= 253. . . 353 K

- ​​Độ lệch nhiệt độ



= 0,5% cho = 50K

- Tiêu chuẩn môi trường hoạt động



= không khí, không có tạp chất nước





hoạt động có dầu được bôi dầu nhẹ





Dầu khí nén 32 (ESSO)

- Bước phản hồi 0 .... 100% iN

= 8 mili giây

- Dither - Empfehlung



= 5% INSS / 50Hz

- Lọc môi trường hoạt động



<10mm loại 4. . . 5
